一、產品簡介

LA100塑料外殼系列智能除濕裝置是采用半導體冷凝技術的環保型除濕產品，本產品有別于傳統的加熱除濕方式，改變以往加熱除濕治標不治本的做法，在不增大投資前提下，徹底解決了電氣設備的潮濕問題；同時半導體冷凝材料壽命長，環保無公害，低功耗，是一款新型的環保概念產品。

智能除濕裝置是采用半導體制冷除濕方式，主動將密閉空間的潮濕空氣在風扇的作用下吸入除濕風道，空氣中的水汽經過半導體制冷機構后冷凝成水，再通過導水管排出柜體，可以達到很好的除濕效果。通過降低空氣中含水量，使相對濕度和絕對溫度同時下降，幾乎不提高溫度，不產生溫差帶來的負面影響，從根本上杜絕或減少了事故的發生，也不會因高溫而加速柜內器件及柜體的老化。為保證電網系統的安全運行，電氣設備的長壽命、安全有效使用，電力系統對柜內防潮、防凝露提出了更高的要求。

智能除濕裝置應用半導體冷凝技術進行電力箱、柜內的環境除濕；獨創機殼防塵設計，超低自動除霜技術；超薄設計，便于現場狹窄空間安裝，可與后臺進行數據傳輸。KBT37智能除濕裝置是針對普通加熱型除濕器除濕效果差的缺點而開發的箱體/柜體除濕換代產品。

二、產品特點

●先進的高性能工業級微處理器，數據處理和信息存儲能力強，可靠性高，運行速度快；

●自動運行與手動除濕功能切換、除濕啟動值和濕度斷開值可調；
●除濕風道主動引凝、排出氣體加熱降溫，有效達到了對電氣柜密閉空間防潮除濕的綜合治理；
●濕度、溫度傳感器24小時實時采樣，超出設定啟動值自動引凝；濕度、溫度設置具有記憶功能，不會因為停開機而丟失；
●故障顯示功能，可快速查找故障點保證正常運行；
●電路板上做了防潮處理，保證在潮濕環境下正常工作；
●人性化按鍵和菜單設計，符合現場調試特點，便于操作；

●在線溫度實時測量，測量精度高、實時性強；

●采用先進存儲技術，實現掉電后設定參數仍能保存；

●采用導軌式安裝方式，接線簡單，拆裝非常方便；

●裝置外形小巧，占用的空間小，配備標準的開孔尺寸，適用性強；

●具有通訊功能：采用RS485通訊接口、MODBUS-RTU協議，可將測量信息等參數上傳后臺監控系統，實現在線數據的遠方集中管理和監控；

●無線遠程通訊功能（選配）：通過無線模塊，實現遠距離無線數據的傳輸功能。

三、主要功能

四、技術指標

五、產品尺寸及安裝

智能除濕裝置采用導軌式安裝，可擴展其它安裝方式。

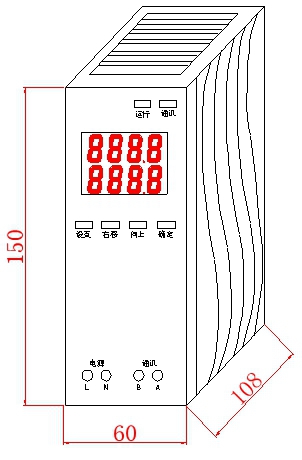

5.1、裝置尺寸圖如下

外形尺寸：60mm×150mm×108mm安裝方式：標準35mm導軌式安裝

六、按鍵功能

七、指示燈功能

八、操作說明

◆顯示說明：

●溫度測量顯示界面說明（顯示顏色為綠色）：

如上圖所示：

當前環境溫度為28.0℃，當前濕度為68.8%RH

◆設置說明：

●密碼使用說明

用戶要設置參數首先要輸入參數設置密碼，密碼輸入正確后才可以進行參數設置（系統密碼1116），否則將返回測量數據顯示區。

●功能設置說明

按下【O】鍵后輸入設置密碼（1116）并按【O】鍵確認后，系統進入01屏參數設置窗口（除濕濕度啟動值窗口），第一行濕度上限值設置，當環境濕度超過濕度上限值時，啟動自動除濕功能；出廠默認為95%，第二行為顯示屏序號；

退出01屏參數設置界面后就進入到02屏參數設置窗口（除濕溫度關閉值窗口），第一行為濕度下限設置，當環境濕度低于濕度下限值時，關閉自動除濕功能；出廠默認為85%，第二行為顯示屏序號；

退出02屏參數設置界面后就進入到03屏參數設置窗口（通訊波特率窗口），第一行通訊速率設置（1200bps、2400bps、4800bps、9600bps可設），第二行為顯示屏序號；

退出03屏參數設置界面后就進入到04屏參數設置窗口（通訊地址窗口），第一行通訊地址設置，可設范圍為01~247，第二行為顯示屏序號；

每次設置參數完成后，用戶再按【O】鍵確認本次設置有效，系統將把本次設置保存起來。

九、通訊

9.1、引言

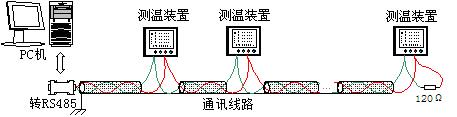

本產品標準配置了一路RS485通訊接口，采用MODBUS-RTU通訊協議。理論上在一條通訊線路上最多可以同時連接32臺儀表，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm2。布線時應使通訊線遠離強電電纜或其他強電場環境，最大傳輸距離為1200米，典型的網絡連接方式如下圖所示，用戶可根據具體情況選用其他合適的連接方式。

MODBUSRTU是一種國際的、開放的現場總線標準。作為一種很容易實現的現場總線協議，在全世界范圍內，MODBUS得到了成功的應用。應用領域包括生產過程中的自動化、過程控制和樓宇自控。MODBUS協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號尋址到一臺唯一地址的終端設備（從機），然后，終端設備發出的應答信號以相反的方向傳輸給主機，即半雙工的工作模式。

MODBUS協議只允許在主機（PC，PLC等）和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限于響應到達本機的查詢信號。

9.2、字節格式

采用串行通訊，8個數據位，1個起始位，1個停止位，無奇偶校驗位。

上、下行命令由地址碼、功能碼、數據區和CRC-16校驗碼組成。

采用高字節在前、低字節在后、高位字在前、低位字在后的原則（校驗碼除外）。

9.3、幀格式

幀是傳送信息的基本單元，MODBUS協議中主機與從機采用相同的幀格式。

幀以至少3.5個字節的停頓時間開始，同樣以至少3.5個字節的停頓時間標志幀的結束。整個幀必須作為連續的流傳送，如果幀完成之前有超過1.5個字節的停頓時間，從機將重新開始一個新幀的接收。RTU幀格式如下所示。

9.3.1、地址碼（Address）

地址碼用來標識由哪個從機與主機通訊，每個從機具有唯一的地址碼，主機發送的地址碼表明將發送到的從機地址，從機發送的地址碼則表明回送的從機地址。用戶可使用的地址為1~247，其它地址保留。

9.3.2、功能碼（Function）

功能碼表示從機要執行何種功能。下表列出了儀表所支持的功能碼及其的定義和具體操作。

9.3.3、數據區（Data）

數據區隨功能碼不同而不同，這些數據可以是數值、參考地址等。例如：功能碼03H告訴儀表讀取寄存器的數值，則數據區必須包含要讀取寄存器的起始地址及讀取長度。

9.3.4、校驗碼

校驗碼用于主機或從機判斷接收到的數據是否出錯，使系統通訊更可靠。

MODBUS-RTU采用CRC-16（16位循環冗余校驗碼）校驗方法，包含16位二進制。CRC校驗碼由發送端計算，放置于發送信息的尾部。接收端重新計算接收到的信息的校驗碼，并與接收到的校驗碼相比較，如果二者不相符，則表明通訊出錯。

9.4、出錯處理

當儀表檢測到了校驗碼出錯以外的錯誤時，將向主機回送信息，功能碼的最高位置為1，即從機返送給主機的功能碼是在主機發送的功能碼的基礎上加128。從機返回的錯誤信息幀格式如下：

錯誤碼如下：

9.5、通訊報文舉例

9.5.1、讀寄存器（功能碼03H）

例如需要讀取通訊地址為02H裝置的前3個高壓接點溫度寄存器數值，主站下發幀格式：

(十六進制發送)01030108000385F5

從站返回幀格式：

(十六進制發送)0103060030002F002F1164

9.5.2、寫寄存器（功能碼10H）

例如需要將設備的通訊地址從01H改為16H，主站下發幀格式：

(十六進制發送)0110106000010200163FFF

從站返回幀格式：

（十六進制接收）1610106000010630

十、附錄

10.1、只讀寄存器地址表

10.2、可寫寄存器地址表

十一、運輸與貯存

產品運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存產品應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。產品在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的產品疊放高度不超過5只。

十二、保修期限及訂貨說明

產品自出廠之日起十二個月內，在用戶遵守說明書規定要求進行操作和使用時（除去人為的破壞和操作失誤以外造成的損壞）發現產品有功能、外觀缺陷和不符合各項技術指標時，制造廠給予免費修理或更換。訂貨時，請詳細寫明所需型號及功能要求等相關內容，以便能為您提供更精確之產品。
